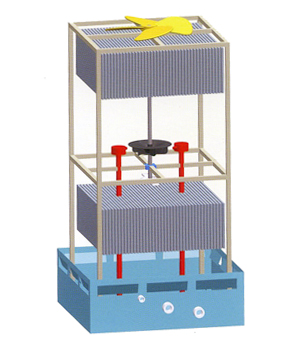

친환경 무동력 쿨링타워의 냉각원리 및 장점

일반 FRP 쿨링타워는 전력을 소비하는 모터를 사용하여 송풍기 팬을 회전 시켜 액상의 물이 기화되면서 증발잠열을 가지고
가게 하여 순환하는 물의 온도를 낮추도록 하는 장치임에 반해 친환경 무동력 쿨링타워는 운전유지비가 들어가는 송풍기 모터 없이 기존 현장에서 사용하는 순환펌프의 수압으로 송풍기 팬을 회전시켜 증발잠열을 이용하여 물과 SUS케이스를 냉각시키고 순환되는 물이 냉각된 케이스의 내부를 타고 내려가면서 이중으로 냉각시키는 장점이 있다.


친환경 무동력 쿨링타워와 FRP 쿨링타워
친환경 무동력 쿨링타워 FRP 쿨링타워
주요 재질 특징 SUS(stainless steel)
대량생산 가능하고 크기에 제한 받지 않으며
재활용이 가능하다.
FRP(fiber reinforced plastics)
제작크기와 가공시간에 제약이 있고
환경오염을 발생시킨다.
냉각 방식 순환펌프를 사용하여 송풍기 모터없이
송풍팬을 회전시켜 기화시키고 케이스와의
접촉을 통해 이중으로 냉각시킨다
(전력소모 없음)
전력비가 발생하는 모터를 사용하여
송풍팬을 회전시켜 냉각시킨다.
수명 반영구적 사용가능 산수기 부품, 송풍기 모터교환
(A/S 발생)
설치 시공 구조물은 현장에서 조립설치
가능하다
-
규격 및 크기
5RT 670 × 670 × 1200 (mm) 20RT 980 × 980 × 1700 (mm)
10RT 780 × 780 × 1600 (mm) 50RT 980 × 2000 × 1700 (mm)
정량적인 세부개발 (1ORT 기준)
주요 성능 지표 단위 최고 수준 개발 목표치
냉각 능력 (레인지) 4℃ 5℃
송풍 Fan 회전능력 RPM 1200 400~800
수압조절용 Injector L/MIN 130 80~130
작동 소음 dBA 63dBA 60dBA 이하
